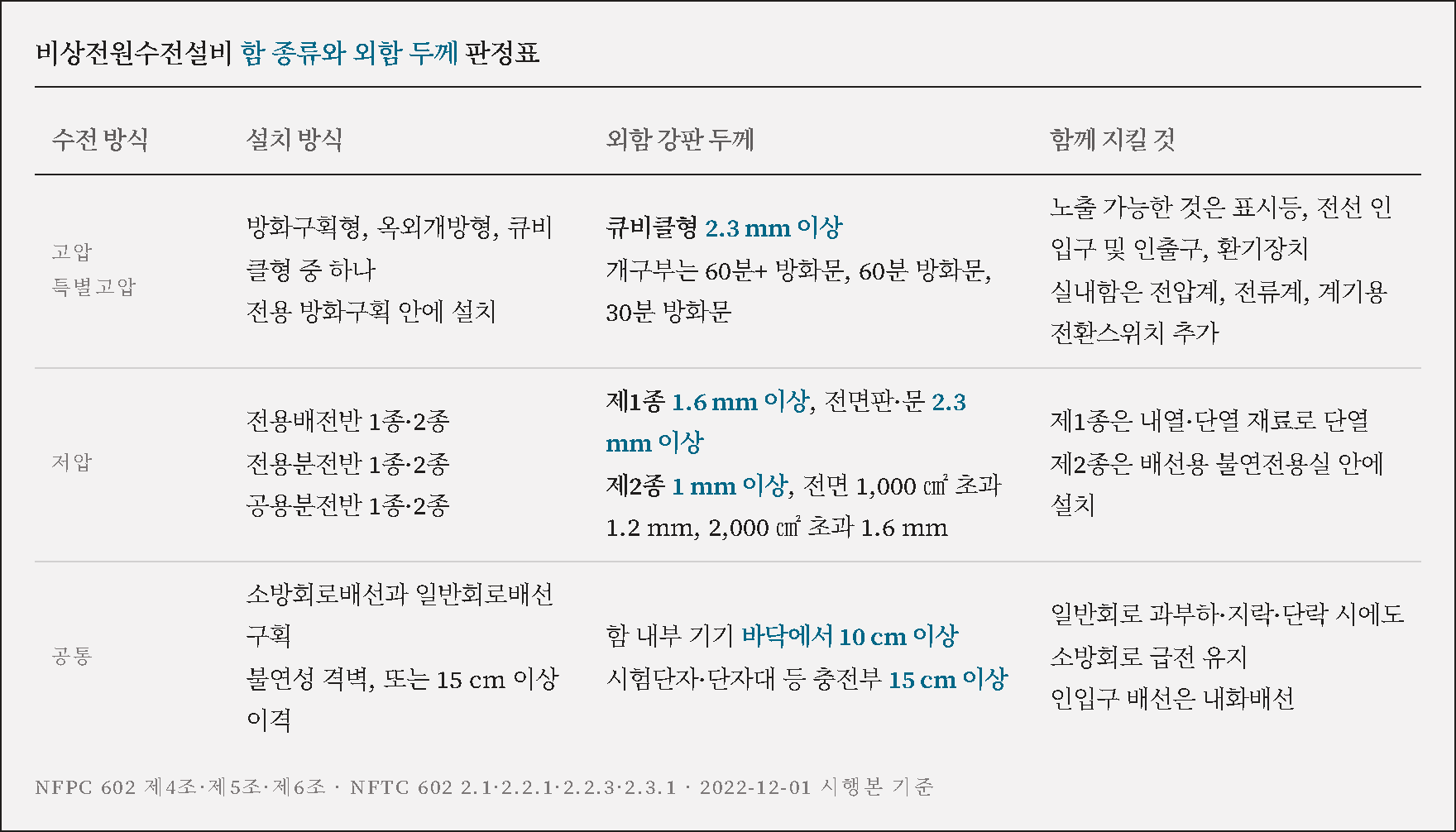

전기실 도면이 넘어간 뒤에 수전설비 함 종류가 바뀌면 방화구획과 개구부 등급, 반입 동선까지 함께 흔들립니다. 고압이나 특별고압으로 수전하는 비상전원수전설비는 전용 방화구획 안에 방화구획형, 옥외개방형, 큐비클형 중 하나로 설치하고 큐비클이면 외함을 두께 2.3mm 이상 강판으로 제작해야 합니다(2022년 12월 1일 시행 NFTC 602 기준).

핵심 기준

소방회로배선은 일반회로배선과 불연성 격벽으로 구획하되 두 배선을 15cm 이상 떨어뜨리면 격벽을 두지 않아도 됩니다(NFTC 602 2.2.1.2). 일반회로에 과부하나 지락, 단락이 생겨도 소방회로에는 전원이 계속 공급되어야 합니다(NFTC 602 2.2.1.3).

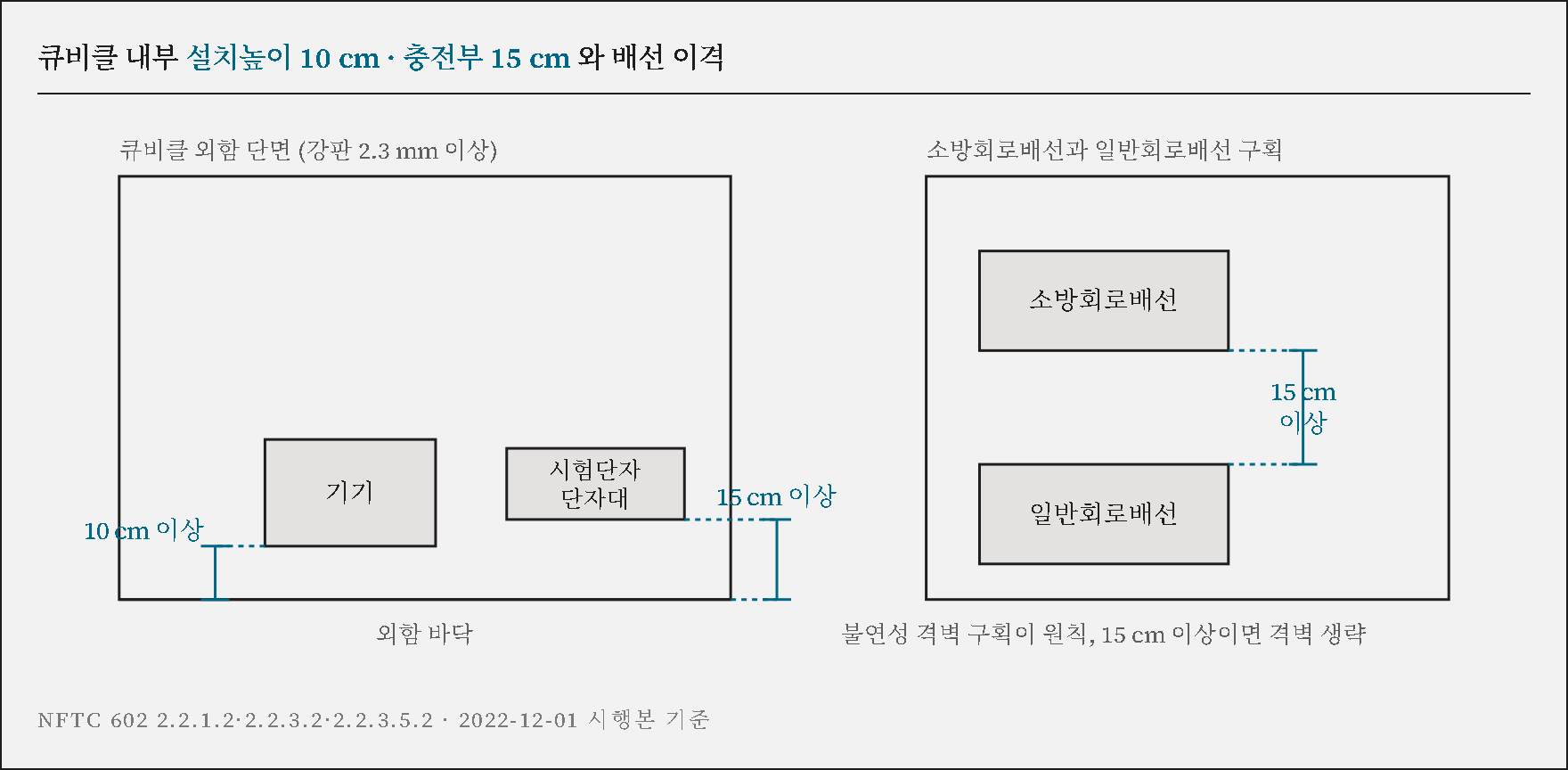

큐비클형은 개구부에 60분+ 방화문이나 60분 방화문, 30분 방화문을 답니다(NFTC 602 2.2.3.2). 외함에 노출로 설치할 수 있는 것은 표시등과 전선 인입구 및 인출구, 환기장치까지이며, 실내에 두는 함은 전압계와 전류계, 계기용 전환스위치를 더 노출할 수 있습니다(2.2.3.3). 함 안의 기기는 외함 바닥에서 10cm 이상, 시험단자와 단자대 같은 충전부(전기가 흐르는 부분)는 15cm 이상 높이에 설치합니다(2.2.3.5.2). 인입구 배선은 NFTC 102 표 2.7.2(1)에 따른 내화배선으로 합니다(2.1.2).

저압 수전이면 전용배전반과 전용분전반, 공용분전반의 1종·2종 중에서 고릅니다(NFPC 602 제6조). 제1종은 외함 1.6mm 이상에 전면판과 문은 2.3mm 이상으로 하고 내열·단열 재료로 단열합니다. 제2종은 1mm 이상을 기본으로 전면 면적이 1,000㎠를 넘으면 1.2mm, 2,000㎠를 넘으면 1.6mm이며 배선용 불연전용실 안에 설치합니다(NFTC 602 2.3.1).

계산 예시

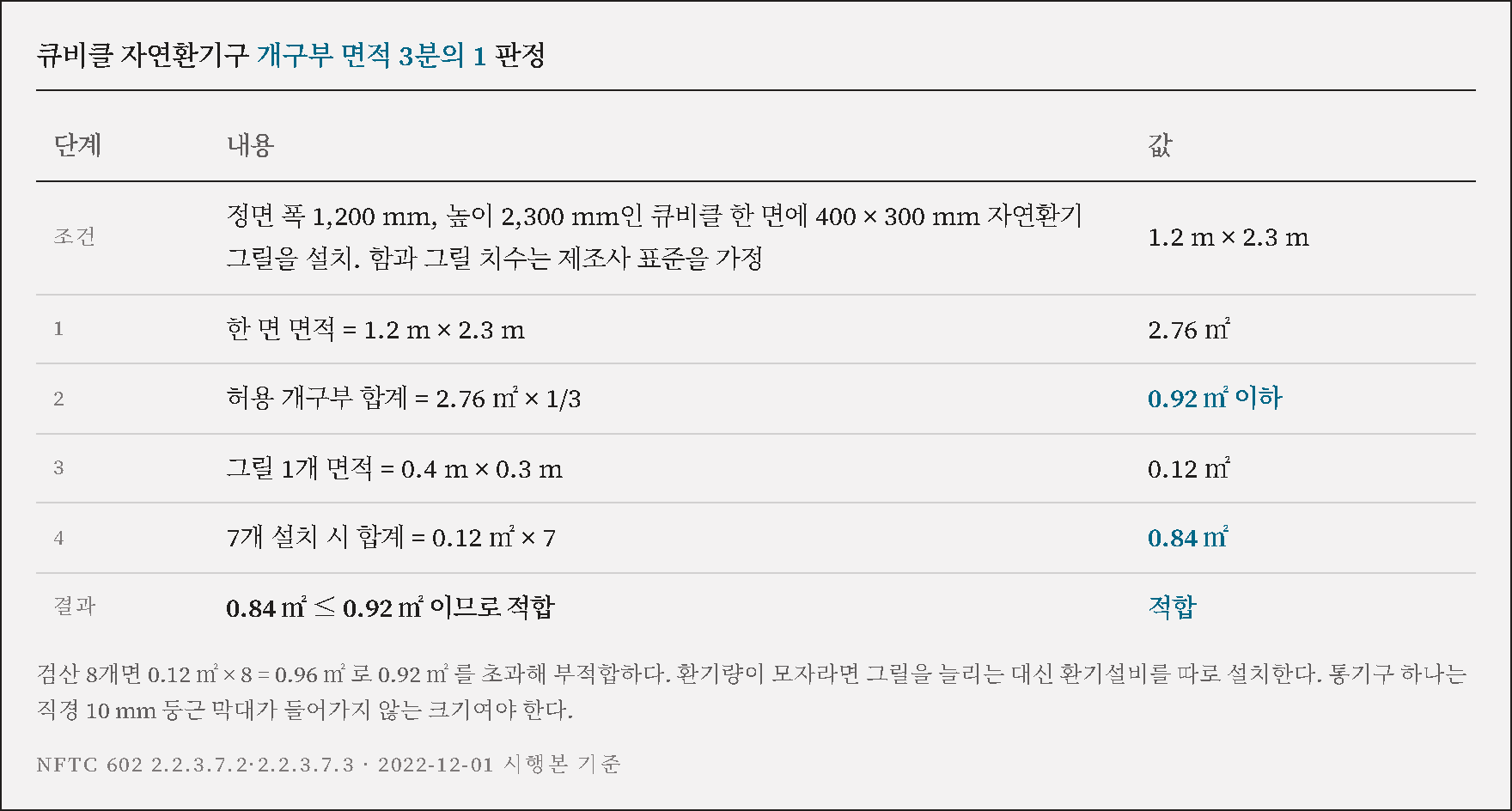

정면 폭 1,200mm, 높이 2,300mm인 큐비클 한 면에 400×300mm 자연환기 그릴을 붙이는 경우입니다. 함과 그릴 치수는 제조사 표준을 가정한 값입니다. 한 면 면적은 1.2m에 2.3m를 곱해 2.76㎡이고, 허용 개구부 합계는 여기에 3분의 1을 곱한 0.92㎡입니다. 그릴 하나의 면적은 0.4m에 0.3m를 곱한 0.12㎡이므로 7개를 붙이면 합계는 0.84㎡가 됩니다. 0.84㎡는 0.92㎡ 이하이므로 적합합니다(NFTC 602 2.2.3.7.2).

검산으로 한 개를 더 붙이면 0.96㎡가 되어 0.92㎡를 넘으므로 부적합합니다. 환기량이 모자라면 그릴을 늘리는 대신 환기설비를 따로 설치합니다(2.2.3.7.3). 통기구 격자는 직경 10mm 둥근 막대가 들어가지 않는 크기여야 합니다.

현장에서는 이렇게 합니다

큐비클은 공장에서 제작이 끝난 통짜 함을 현장에 들여와 앉히는 순서라 반입 동선과 기초가 먼저 결정됩니다. 외함은 건축물 바닥 등에 견고하게 고정해야 하므로 경근이엔씨는 기초 패드와 앵커 위치를 함 반입보다 앞서 잡아 시공합니다(2.2.3.4). 인입구와 인출구에는 금속관이나 금속제 가요전선관을 바로 접속할 수 있게 슬리브와 관 끝을 미리 맞춰 둡니다(2.2.3.6).

격벽으로 나눌지 15cm 이상 이격으로 갈지는 함 내부 여유와 트레이 배치에 따라 갈립니다. 공용함이면 두 회로의 배선과 배선용기기를 불연재료로 구획하고 소방회로용 개폐기와 과전류차단기에 소방시설용이라는 표시를 답니다(2.2.3.8·2.3.1.3.2). 환기구에는 금속망이나 방화댐퍼 등으로 방화조치를 하고 옥외에 세운 함은 빗물이 들어오지 않도록 처리합니다(2.2.3.7.4). 검사에서는 계기류 노출과 충전부 높이 미달, 환기구 면적 초과가 자주 지적됩니다.

도면에서 미리 확인할 것

반 배치 평면에는 함 외형과 함께 기초 패드 크기와 앵커, 관 입출 위치를 넣습니다. 반 상세도에는 외함 두께와 기기 설치높이 10cm, 충전부 15cm를 치수로 표기해 제작 도면과 어긋나지 않게 합니다. 인입구 배선은 내화배선으로 명기해 계통도와 맞추고, 일반회로 사고 시에도 소방회로 급전이 유지되는지는 결선도에서 확인합니다.

제작 도면 승인 전에 함 종류와 외함 두께, 설치높이를 확정하면 비상전원수전설비를 들여온 뒤에 손댈 일이 줄어듭니다.
