금속덕트 전선 점유율 20%와 지지점 3m 이하 기준
금속덕트 전선 점유율 20% 한도와 덕트 규격 선정, 지지점 3m 이하 시공 기준을 정리했습니다.
전기실에서 배전반까지 굵은 간선을 여러 회로 한꺼번에 보낼 때는 전선관 대신 금속덕트를 씁니다. 그런데 치수를 어림으로 정했다가 전선이 과하게 채워졌다는 지적을 받는 일이 반복됩니다. 덕트에 넣을 수 있는 전선의 양은 내부 단면적의 20% 이하이고, 제어회로 등의 배선만 넣는 경우에는 50% 이하이며, 조영재에 붙일 때 지지점 간 거리는 3m 이하입니다. 2026년 8월 현행 한국전기설비규정(KEC) 232.31 기준입니다.
핵심 기준
점유율은 절연피복을 포함한 전선 단면적의 합계로 따집니다. KEC 232.31.1은 이 합계를 내부 단면적의 20% 이하로 정하고, 전광표시장치 기타 유사한 장치 또는 제어회로 등의 배선만 넣는 경우에만 50% 이하를 허용합니다. 전선은 절연전선이어야 하며 옥외용 비닐절연전선은 제외됩니다.

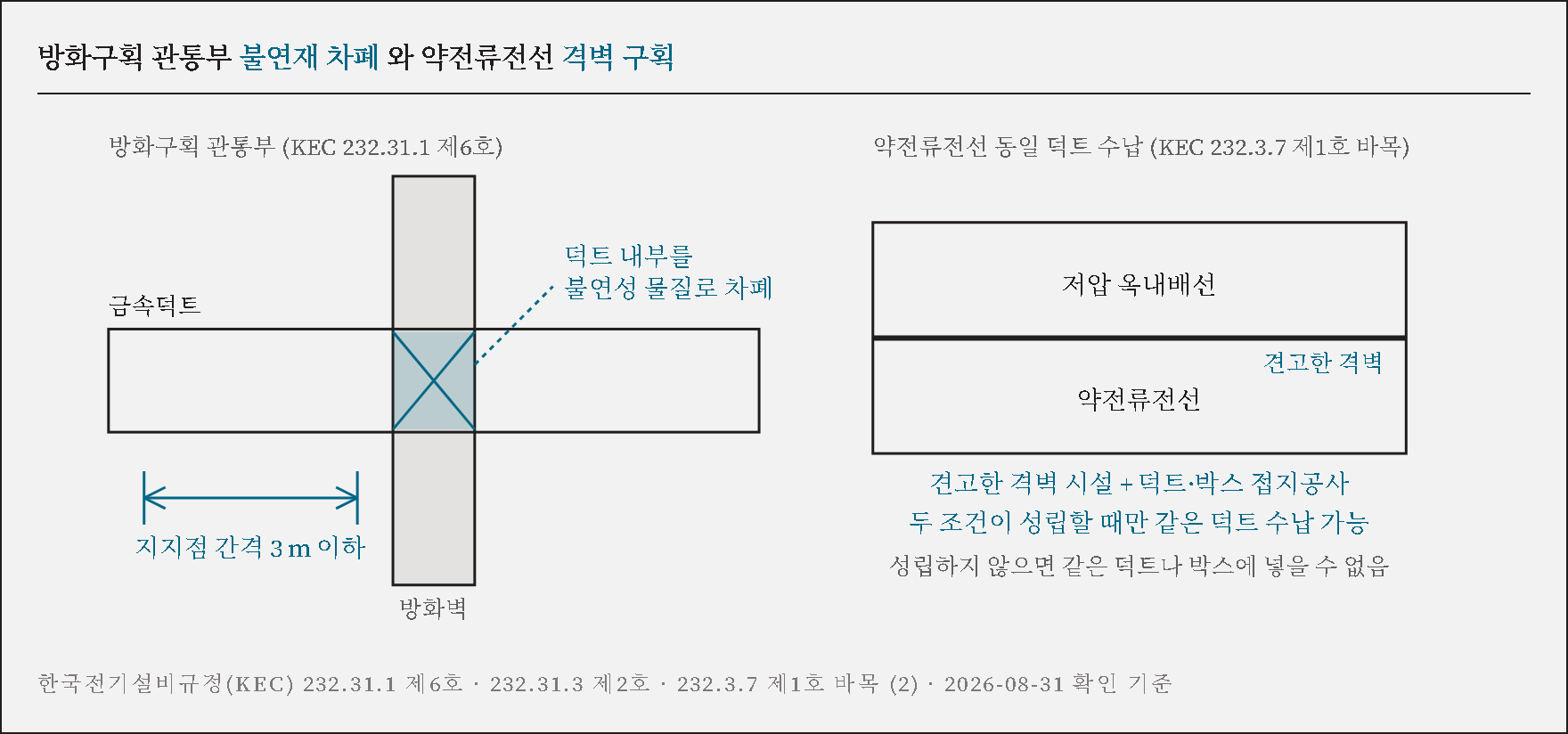

덕트 안에는 접속점이 없어야 하며, 전선을 분기하면서 접속점을 쉽게 점검할 수 있는 경우만 예외입니다. 저압 옥내배선이 건축물의 방화구획을 관통하거나 인접 조영물로 연장되는 구간은 방화벽 또는 조영물 벽면의 덕트 내부를 불연성 물질로 차폐해야 합니다.
덕트 본체는 폭 40mm 이상, 두께 1.2mm 이상의 철판이나 동등 이상 강도의 금속제입니다. 안쪽 면에 피복을 손상시킬 돌기가 없어야 하고 안팎을 아연도금하거나 동등 이상으로 도장합니다.
조영재에 붙이는 경우 지지점 간 거리는 3m 이하, 취급자 이외의 자가 출입할 수 없도록 설비한 곳에서 수직으로 붙이는 경우에는 6m 이하입니다. 덕트 상호 간은 전기적으로 완전하게 접속하고, 뚜껑은 쉽게 열리지 않게 하며, 끝부분은 막고 먼지 침입과 물이 고이는 낮은 부분을 막습니다. 접지는 211과 140에 준해 시설합니다.
계산 예시

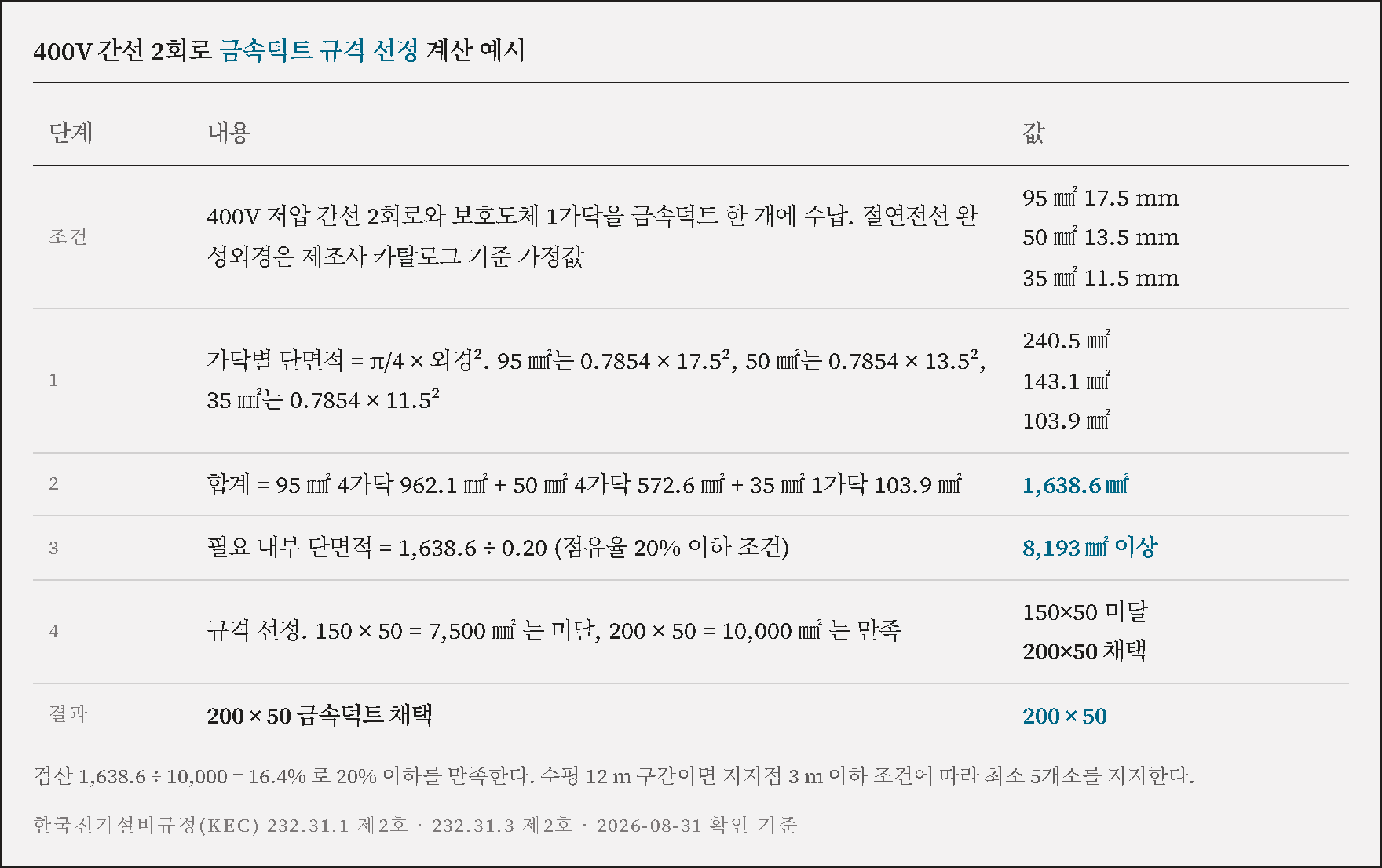

400V 저압 간선 2회로와 보호도체 1가닥을 덕트 한 개에 수납하는 경우입니다. 절연전선 완성외경은 제조사 카탈로그 기준 가정값으로 95㎟를 17.5mm, 50㎟를 13.5mm, 35㎟를 11.5mm로 둡니다.
1단계로 가닥별 단면적을 원의 넓이 공식(π/4 × 외경²)으로 구하면 95㎟는 0.7854 × 17.5² = 240.5㎟, 50㎟는 0.7854 × 13.5² = 143.1㎟, 35㎟는 0.7854 × 11.5² = 103.9㎟입니다. 2단계로 합계를 내면 95㎟ 4가닥 962.1㎟에 50㎟ 4가닥 572.6㎟와 35㎟ 1가닥 103.9㎟를 더해 1,638.6㎟입니다.
3단계로 필요한 내부 단면적을 구하면 20% 이하 조건에 따라 1,638.6을 0.20으로 나눈 8,193㎟ 이상이어야 합니다. 4단계로 규격을 고르면 150×50=7,500㎟는 미달이고 200×50=10,000㎟를 채택합니다. 검산하면 1,638.6 ÷ 10,000 = 16.4%로 20% 이하를 만족합니다. 수평 12m 구간이면 지지점 3m 이하 조건에 따라 최소 5개소를 지지합니다.
현장에서는 이렇게 합니다
경근이엔씨는 공장에서 정척으로 제작한 덕트를 현장에서 이어 붙이므로, 먼저 앵커 위치를 먹매김하고 지지 브래킷을 3m 이하 간격으로 설치합니다. 조인트마다 전기적으로 완전하게 접속해야 하므로 도장면을 긁어낸 뒤 본딩 점퍼나 접지 와셔를 물려 시공합니다.
전선 포설은 뚜껑을 열고 위에서 내려놓는 방식이라 인입선을 당기지 않습니다. 다만 다발이 한쪽으로 몰리기 쉬워 중간중간 밴딩으로 정렬합니다. 약전류전선을 함께 넣어 달라는 요청이 오면 견고한 격벽과 덕트 접지 성립 여부를 확인하고, 아니면 별도 덕트로 분리해 시공합니다.
방화구획을 지나는 구간은 덕트 내부까지 불연재로 차폐해야 하므로 포설이 끝난 뒤 내화충전 상태를 다시 확인합니다. 끝부분 마감캡과 구배는 준공검사에서 지적되는 항목이라 뚜껑을 덮기 전에 점검합니다.
도면에서 미리 확인할 것
도면 단계에서는 회로별 전선 굵기와 가닥 수를 확정한 뒤 완성외경 기준으로 단면적을 합산해 규격을 정합니다. 20% 한도는 여유가 커 보이지만 접지도체와 예비회선을 넣으면 금방 차오릅니다. 제어회로만 넣는 덕트는 50%까지 가능하므로 동력 간선용과 계장용을 도면에서 구분해 두어야 합니다.
금속덕트는 규격 선정과 지지 간격을 도면에서 정리해 두면 시공과 검사 대응이 함께 수월해집니다.
